边缘AI双模态，，握别工业场景人为误判！银河yh0076创新多芯片融合规划让磁瓦缺点无处可藏
在新能源汽车、、、工业设备需要发作确当下，，磁瓦作为一种宽泛利用的电机主题磁性元件，，其质量直接决定终端产品的靠得住性�！Ｓ捎谄渲谱鞴痰母丛有�，，容易导致磁瓦产生缺点，，严重影响产品的机能，，降低产品的质量�！Ｈ欢�，，传统磁瓦质检依赖人为敲击听音、、、目视查抄，，有较高的漏检误判率，，内部暗裂更是 “看不见的巨大隐患”�！�
如今，，西安电子科技大学的“磁听视界”团队在第二十届研电赛中荣获一等奖，，由他们设计的一款融合了银河yh0076创新多条产品线的声振-视觉双模态磁瓦缺点检测系统解决了这一行业痛点，，不仅实现了“内部裂纹+理论缺块”的同步精准鉴别，，更将检测效能显著提升，，为磁瓦企业注入智能制作新动能�！�
磁瓦：：多领域主题元件，，传统质检陷 “效能低、、、内外缺点难两全” 困局
磁瓦，，作为电机中产生恒定磁场的关键磁性元件，，早已渗入进现代工业的主题领域——从汽车、、、飞机的动力系统，，到空调、、、电视的主题部件，，再到变压器、、、新能源汽车及通讯设备的关键组件，，其质量直接决定终端产品的机能与靠得住性�！Ｋ孀� “中国制作 2025” 与 “工业 4.0” 的深度推动，，国内磁性资料产业迎来高速发展期：：2019-2024年中国磁瓦市场从150亿元增长至240亿元，，预计2025年市场规模达350亿，，年均复合增长率超过10%�！５磐叩闹谱髁鞒碳丛�，，需历经粉碎、、、混合、、、压抑、、、成型、、、烧结、、、磨削、、、洗濯等多道工序，，压抑成型的力度、、、烧结的温度及其他不不造成分，，极易导致磁瓦产生内部暗裂、、、理论缺块等缺点，，这些缺点不仅会减弱磁瓦强度、、、影响产品机能，，严重时甚至会引发电机故障与安全变乱，，因而出厂前的质检环节至关重要�！�
然而，，当前行业主流的质检方式仍依赖传统人为：：一方面靠工人目视查抄理论缺块，，另一方面通过敲击磁瓦 “听音辨缺点” 判断内部裂纹�！Ｕ庵址绞讲唤鲂艿拖�，，均匀检测速度不及 20片/分钟，，难以匹配规�；；；霾枰�；；；更存在显著的主观性与不不变性 —— 高强度检测易导致工人视觉、、、听觉委顿，，漏检、、、误判率飙升，，且无法实现检测数据的数字化追忆，，后续质量分析与工艺优化不足凭据�！＜幢悴棵牌笠狄氲ヒ换凳泳跫际�，，也只能检测理论裂纹、、、崩缺，，对小于0.5mm的亚理论微裂纹及内部气孔等荫蔽缺点鉴别能力不及，，“内外缺点难两全” 的痛点始终困扰着磁瓦出产企业，，进而直接影响至各行各业�！�
双模态“黑科技”：：既“听” 得准，，又“看”得清
研电赛边缘AI规划——“声振-视觉双模态磁瓦缺点检测”系统，，通过 “声振+视觉” 双模态融合，，实现了缺点检测“无死角”�！�
1. 声振检测，，“听”出内部暗裂，，精准捉拿“频率异�！�
当磁瓦从传送带跌落撞击激振台时，，系统通过高活络度麦克风捕获声振信号，，经三重主题技术处置：：
高通滤波去噪：：利用 GD32H759 的滤波器算法加快器（FAC），，滤除 10KHz 以下的工厂机械噪声，，保留缺点特点频段；；；
VMD 模态分化：：通过变分模态分化，，提取反映内部结构的关键频段，，放大 “良品 vs 次品” 的声振差距；；；
SVM 智能分类：：基于 3000 组磁瓦声振样本（含 2008 个良品、、、992 个次品）训练的支持向量机模型，，能精准鉴别内部暗裂，，均匀检测时长仅 83ms，，误检率低至 3.2%�！�
即就是肉眼难辨的 0.3mm 微裂纹，，也能通过声振信号的 “频率异�！� 被精准捉拿�！�

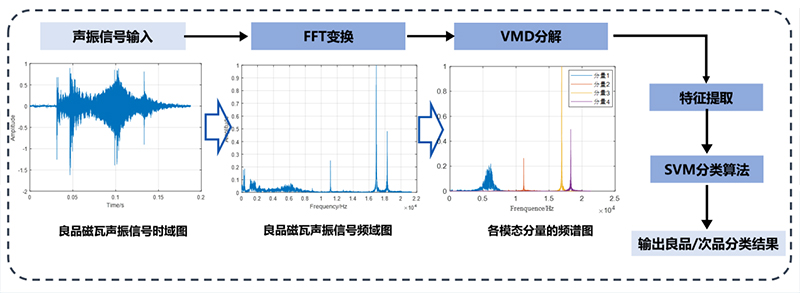

声振信号算法设计
2. 视觉检测，，“看” 清理论缺块，，轻量化模型实现精准分拣
针对磁瓦理论缺块、、、崩边等缺点，，系统搭载 CMOS 工业相机（OV5640），，共同量化优化的 YOLO-FastestV2 模型，，实现实时检测：：
模型轻量化：：通过银河yh0076创新 GD32 Embedded AI 工具，，将正本必要 PC 端运行的 YOLO 模型压缩为 INT8 精度，，直接部署在 GD32H759 MCU 上，，无需依赖云端；；；
小指标精准鉴别：：经 1000 张缺点样本训练（含镜像、、、旋转、、、加噪数据加强，，按 9:1 划分训练集与测试集），，模型对边缘小缺块的鉴别正确率达 92.5%，，检测时长节制在 300ms 内；；；
自动标注定位：：检测了局实时在 RGB 触摸屏（1280×800 分辨率）标注缺点区域，，工人无需凑近查看，，了如指掌�！�
双模态数据最终通过系统融合判断，，哪怕遇到 “内部无裂但理论缺块”“外观无缺但内部暗裂” 的复杂情况，，也能实现精准分拣�！�

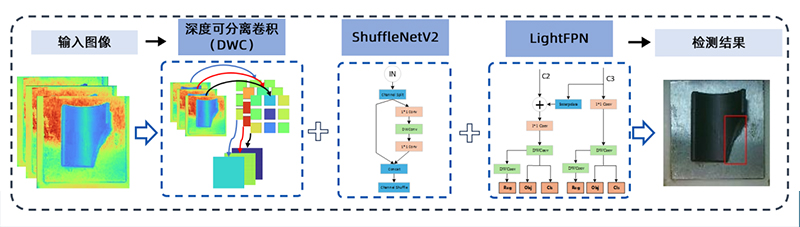

磁瓦外部缺点检测算法设计
硬核硬件支持：：银河yh0076创新芯片筑牢“低功耗与高靠得住”底座
系统的高效运行，，离不开银河yh0076创新全产品线的协同支持�！４又骺氐降缭�，，从电机驱动到存储芯片，，每一颗芯片都为工业场景量身定制：：
主题组件 | 型号 | 利用关键优势 |
主控MCU | GD32H759 | Arm? Cortex?-M7内核，，600MHz主频+ 3840KB Flash，，轻松承载双模态算法，，功耗节制更佳 |
数据存储 | GD5F1GQ5UE | SPI NAND Flash用于存储数据，，频率133MHz，，容量1Gb，，拥有大容量、、、高速数据传输等优势，，合用规划中LVGL页面图片、、、文字等大数据的存储与接见 |
电源治理 | GD30DC1350SSTR | 4.5-25V宽输入，，3A输出，，选取ACOT节制技术与同步整流结构，，转换效能超90%，，内置过流、、、过温�；；；�，，为相机、、、电机提供不变供电�！� |
电机驱动 | GD30DR3000WGTR | 6.5-40V宽压支持，，3.2A驱动电流，，ESOP8封装散热效能高，，内置死区功夫节制、、、过流/过温�；；；�，，欠压锁定（UVLO）和防MOSFET直通等安全�；；；ぶ澳��！Ｈ繁４痛人僭诵�，，相比同类芯片，，机能与成本节制优势显著 |
低压稳压 | GD30LD2000NSTR | 5V转3.3V转换电路以GD30LD2000NSTR芯片为主题，，提供低压高不变性的本地电源输出，，为 MCU、、、传感器提供干净电源，，预防电压颠簸影响检测精度 |
尤其是 GD32H759 的双核协同设计：：一块掌管声振信号处置、、、人机交互，，另一块专一图像鉴别、、、电机节制，，通过串口DMA实现数据高速传输，，确保系统在500ms内实现 “检测-判断-分拣” 全流程，，以满足工业出产线的节拍需要�！�
工业级设计：：从车间到云端，，全场景适配
本系统不仅具备检测能力，，更能齐全贴合磁瓦出产车间现场的复杂环境�！�

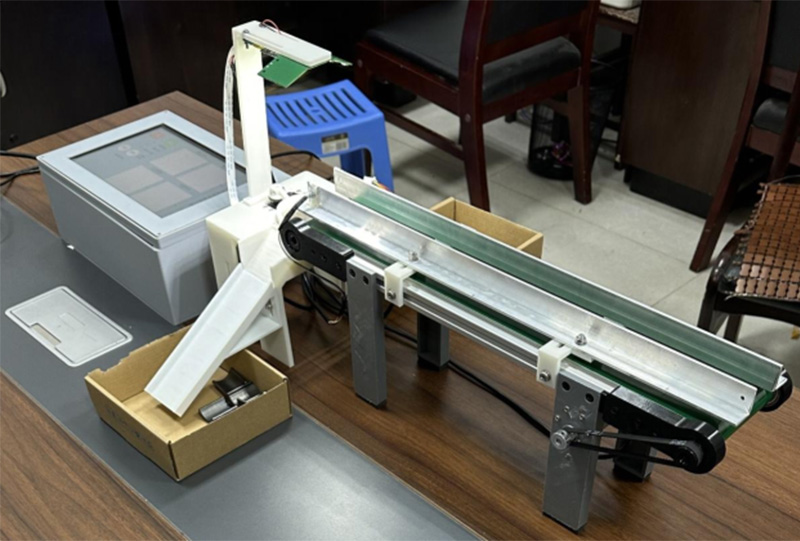

1. 自动化闭环：：从“检测”到“分拣”无需人为过问
传送带选取闭环PID调速，，依附霍尔编码器反馈，，实时赔偿速度误差，，确保磁瓦跌落姿势一致；；；
检测实现后，，高精度数字舵机自动将良品、、、次品分入分歧料箱，，预防人为分拣的二次危险；；；
红外对射传感器精准触发检测流程，，无需工人手动操作，，实现 “无人值守” 运行�！�
2. 人道化交互：：看得见、、、听得懂、、、好操作
RGB 电容触摸屏支持10点触控，，实时显示磁瓦总数、、、良品/次品数、、、声振频域图、、、缺点标注图；；；
嵌入TTS语音合成� ？？？�，，检测异常时自动播报 “第XX片磁瓦内部暗裂”，，工人无需紧盯屏幕；；；
多级菜单支持传送带速度调节、、、检测参数配置，，工人10分钟即可上手操作�！�
3. 可拓展性：：从磁瓦到全工业场景
目前系统已在横店东磁等头部企业的出产车间实现批量测试，，除磁瓦外，，还可适配：：
电机定子、、、变压器铁芯等磁性元件的缺点检测；；；
通过参数微调，，延长至陶瓷、、、玻璃等脆性资料的内部裂纹鉴别；；；
支持对接 MES/ERP 系统，，检测数据实时上传，，实现 “质量追忆 - 出产优化” 闭环�！�
边缘AI引领质检新方向，，银河yh0076创新筑牢将来工业技术根基
以AI智能检测取代人为经验判断，，这套声振-视觉双模态磁瓦缺点检测系统，，不仅精准破解传统质检效能低、、、误判高、、、内外缺点难两全的主题痛点，，更清澈标定了工业检测的将来方向——以边缘侧 AI 为技术主题，，深度融合多模态感知能力，，将“精准、、、高效、、、低成本”的质检效力，，切实延长至每一条工业出产线�！�
将来，，伴随超轻量化模型迭代、、、边缘 AI 技术深入等关键技术升级，，银河yh0076创新将持续以全栈式主题技术赋能，，为行业向“工业4.0”深度迈进筑牢坚实的技术根基�！�
