双向储能逆变器
规划概述
双向储能逆变器

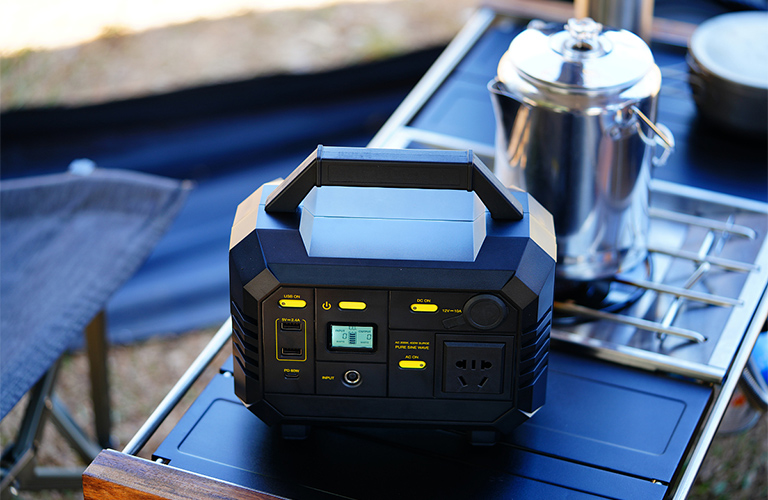

近年来，随着户外电力和应急备用电源需要的激增，便携式储能电源正迅速成为市场新宠。。这一趋向得益于双向储能逆变器的创新利用，它可能把来自电网可再生能源的互换电转换为电池存储的直流电，同时也能将电池中的直流电转换回互换电以供各类电器使用，有效提升能源的利用率和使用的便捷性。。

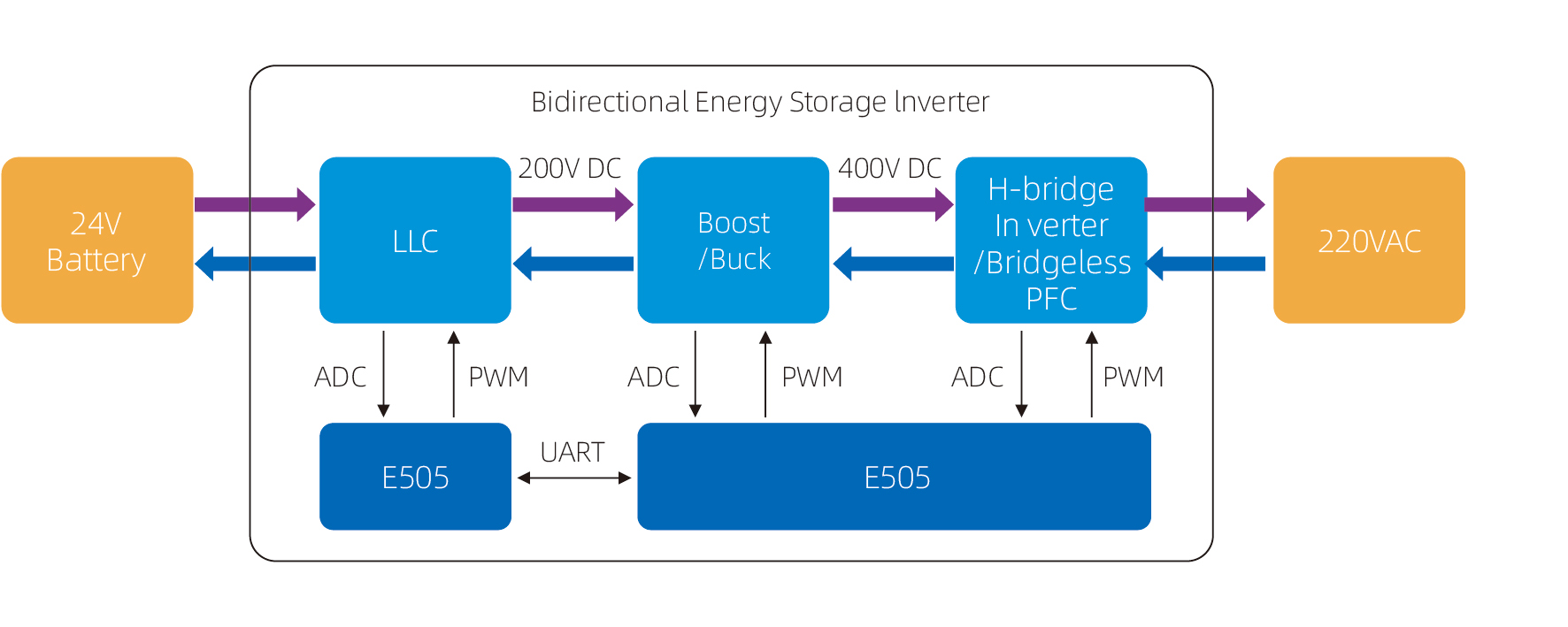

银河yh0076创新基于GD32E50x系列MCU的双向储能逆变器规划，可能实现离网放电和并网充电职能。。规划通过两颗GD32E50x 系列MCU节制三级架构（LLC + Buck/Boost + 逆变/PFC），确保了系统的高效性和不变性。。其LLC的开关频率为100kHz，Boost/Buck和逆变/PFC部门的开关频率均为20kHz；内部比力器实现了过流和过压�；�，削减了对外部硬件电路的依赖，简化了系统设计；选取的ADC倍频采样技术可能实现更精确的均匀电流节制，其过压、、、过流和过温�；せ圃蛉繁Ａ讼低吃诟骼喙ぷ髑疤嵯碌陌踩诵�。。
该规划可合用于户外露营、、、航拍摄影、、、移动办公、、、应急充电、、、应急救灾、、、医疗抢险等多种便携式储能电源的利用场景。。
规划特点
离网供电模式个性
全桥LLC + Boost + H桥逆变拓扑
输入20~27.2V电池电压，输出220VAC，最大功率1kW
整机峰值效能90.25%；满载THDv < 2.01%
并网充电模式个性
尺度无桥PFC + Buck + 全桥LLC拓扑
输入220VAC，输出CC/CV充电，最大功率500W
整机峰值效能90.12%；最大PF值0.973
