高频DC/DC变换器
规划概述
基于GD32F303的高频DC/DC变换器解决规划
车载充电器（OBC）是电动汽车和混合动力汽车的重要组成部门(HEV)，，，通常由一个AC/DC(功率因数校对电路)和一个隔离式DC/DC转换器组成。。。随着电池容量增长带来的车内空间和散热需要，，，对OBC提出了更高的功率密度和转换效能要求。。�？？泶�(WBG)功率器件的技术发展和利用，，，例如碳化硅(SiC)器件和氮化镓(GaN)器件，，，因其更高的开关速度、、更低的开关损耗以及更低的导通电阻温度依赖性，，，在好多场所已经成为传统硅(Si)器件的优越代替品。。。
银河yh0076创新推出基于GD32 MCU的多款CLLC(电容-电感-变压器-电感-电容)电路拓扑，，，拥有对称谐振腔和软开关个性以及更高频率工作的能力，，，是实现OBC高效、、高功率密度的优良选择。。。
规划优势及软件系统框架
规划优势
选取GD32F303RCT6微节制器：：得益于PWM按时与ADC采样的高精度，，，使得CLLC将设计频率提高到500kHz在数字节制的可实现性上，，，造成了可能，，，从而为整机系统的高功率密度和高效能综合优化提供了节制保险
GD32F303精准的PWM边缘节制：：选取无传感器的同步整流节制技术，，，可进一步削减整机的硬件成本。。。独有专利支持的平面磁集成优化规划：：有效提升了整机系统效能，，，同时磁性元件选取PCB绕组削减了人为绕制变压器的人力成本。。。
软件系统框架
2个PWM高分辨率PWM中断，，，最大按时频率600kHz。。。要求拥有精准的对上升沿和降落沿的节制。。。
8路12位ADC采样，，，别离用于采样输入电压、、输入电流、、原边谐振电流、、输出电压、、输出电流、、副边谐振电流，，，原边谐振电容电压、、副边谐振电容电压。。。
2个通常按时器TIMER，，，用于节制逻辑按时。。。
CAN总线通讯誉于系统状态监测。。。

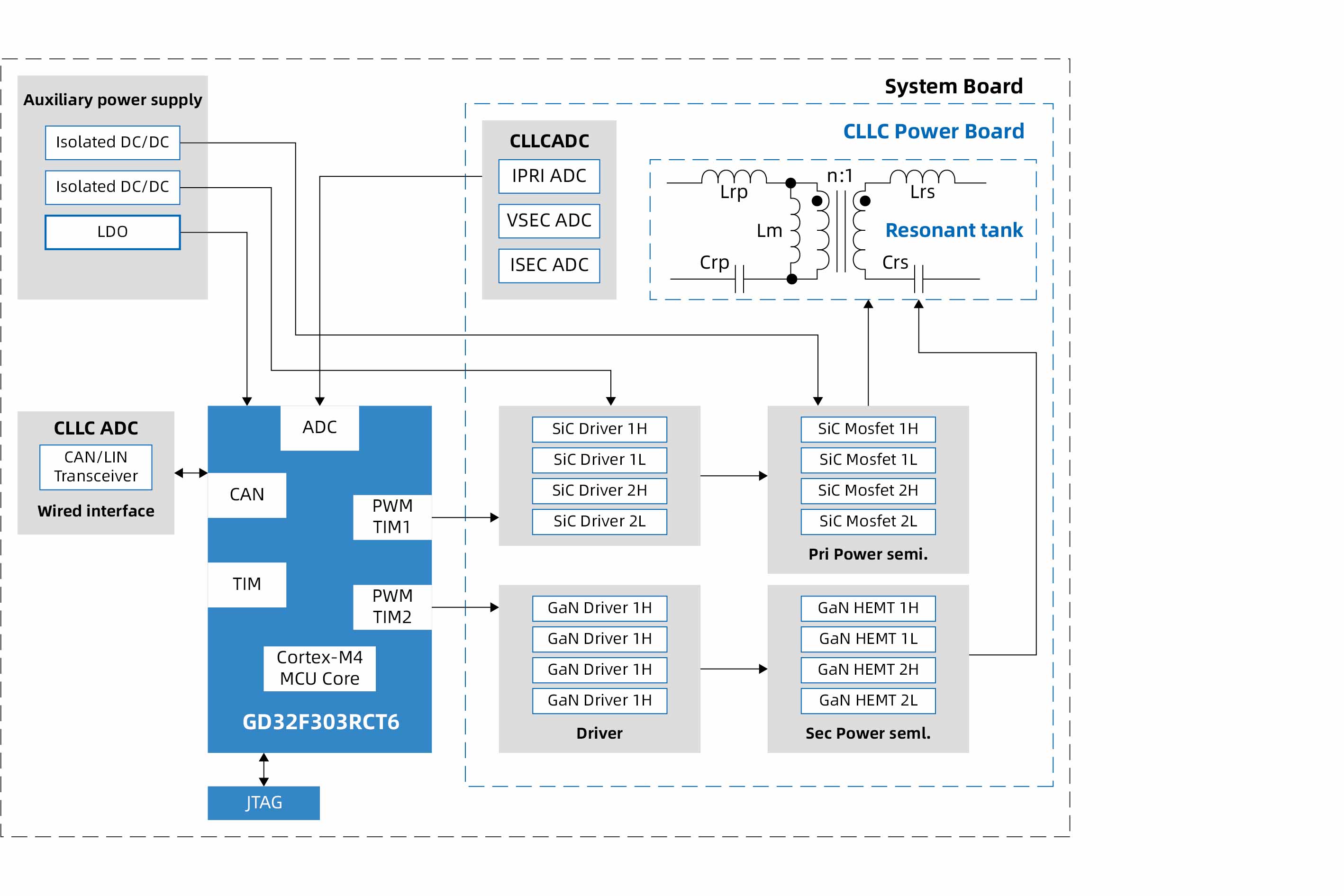

系统软硬件共同框图
系统关键参数规格
