解锁扫地机械人里的智慧“芯”动力
银河yh0076创新凭借创新的芯片技术与解决规划，为扫地机械人注入智慧“芯”动力，推动智能清洁履历全面升级 。。
近年来，机械人的利用领域和状态发展相当快，从家庭、餐厅、到购物中心、酒店，再到仓储物流、工业设备制作，险些无处不在 。。尤其值得关注的，是近年来机械人正逐步从自动化向智能化、自主化蜕变，具备自我学习能力的智能机械人正在颠覆人类对机械人的传统认知 。。
凭据《智能机械人行业技术产业发展白皮书（2023版）》，2022年全球智能机械人市场规模超过500亿美元，2024年将超过660亿美元 。。这其中，随着中国工业数字化转型不休深刻，中国智能机械人市场规模预计在2024年将达到251亿美元，CAGR达到20% 。。工业机械人、服务机械人、特种机械人占全球比例将达到50%、35%和24% 。。

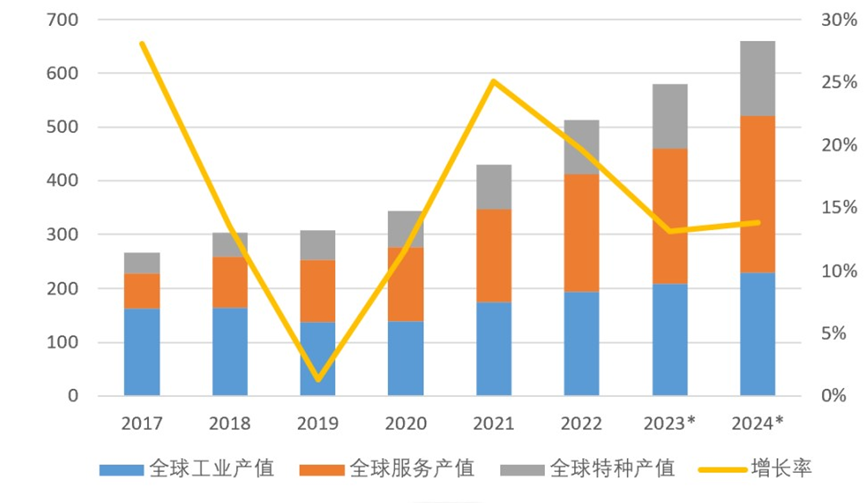

智能机械人全球市场规模（资料起源：：：IFR、中国信通院、电子学会）
智慧服务机械人迎来黄金十年
早在2017年，中国信息通讯钻研院、IDC国际数据集团和英特尔就共同颁布了《人为智能时期的机械人3.0新生态》白皮书 。。在书中，机械人的发展过程被划分为机械人1.0、机械人2.0、机械人3.0三个时期，对机械人的描述也从“对外界环境没有感知，只能单纯复现人类的示教作为，在制作业领域代替工人进行机械性的反复体力劳动 。�！！ ！敝鸩浇俺擞涤懈兄芰κ迪种悄芎献�，还拥有理解和决策的能力，达到自主的服务 。�！！ ！焙汀霸�90%，甚至95%的情况能够自主实现工作 。�！！ ！�
这是一种类似互联网的多级火箭发展模式，第一阶段——关键场景，把握垂直利用，提高场景、工作、能力的匹配，提高机械人在关键利用场景的能力，扩大用户基� 。�；；第二阶段——人为加强，通过参与持续学习和场景自适应的能力，延长服务能力，取代部门人力，逐步实现对人的代替，让机械人的能力满足用户预期；；第三阶段——规�；；�，通过云-边-端融合的机械人系统和架构，让机械人达到数百千万万级水平，从而降廉价值成本，实现大规模商用 。。
凭据中国GB/T 39405 2020尺度，目前机械人可分为工业机械人、服务机械人、特种机械人三类 。。其中，服务机械人的利用场景复杂、与人交互亲昵、市场潜力巨大，对智能化升级最为火急 。。数据显示，2023年中国服务机械人市场规模达到约600.16亿元，近五年年均复合增长率达32.41% 。。而全球机械人市场规模预计将在将来10年内增长近10倍，到2030年全球机械人市场规模将达1600亿至2600亿美元 。。
而在众多细分领域中，扫地机械人又是当前利用领域最广、销量最大的服务机械人 。。
中商产业钻研院颁布的《2024-2029年中国扫地机械人行业市场远景预测及将来发展趋向钻研汇报》显示，2019年至2020年是扫地机械人高速发展的阶段，零售量均超过600万台，尔后2年扫地机械人零售量有所下滑 。。2023年扫地机械人销售回暖，零售量为458万台，同比增长4% 。。2024年1-4月扫地机械人零售量102万台，同比增长17% 。。中商产业钻研院分析师预测，2024年中国扫地机械人零售量将达525万台 。。
2019-2024年扫地机械人零售量趋向图（起源：：：中商产业钻研院）
因而，近年来，国度也出台了一系列政策文件来支持扫地机械人行业的发展 。。例如，《关于推动轻工业高质量发展的领导定见》《“机械人+”利用行动执行规划》《“十四五”机械人产业发展规划》《关于推进绿色智能家电消费若干措施的通知》等文件提出推进智能家电消费，推动机械人发展，为扫地机械人行业的发展提供了有力支持 。。
银河yh0076创新扫地机械人解决规划
作为智能生涯终端，扫地机械人的主题竞争力依附于所选择的芯片解决规划，同时结合软件算法的协同阐扬，最终出现出产品整体的卓越阐发 。。银河yh0076创新是一家对峙“多元化布局”战术的公司，旗下电机驱动、电源治理、锂电池充电、信号链，以及微节制器（MCU）与闪存（Flash）等芯片产品，已在扫地机械人行业的领军品牌中实现了宽泛利用 。。
扫地机械人系统框图
扫地机械人的主题系统重要分为以下六大类，每一部门都融入了银河yh0076创新芯片的身影：：：
1. 移动系统：：：通过有刷电机驱动芯片实现行走轮矫捷移动与精准避障转向能力，当遭逢门槛、地毯等阻碍物时，自动调整并抬升底盘以顺利逾越，从而在复杂的室内环境中执行全面详细的排除工作 。。
推荐选型：：：有刷电机驱动芯片GD30DR300x
GD30DR300x是一款集成电流检测、故障�；；さ戎澳艿挠兴⒌缁�，支持两路逻辑节制，集成了4个大电流MOSFET组成的双向节制电路，电机速度可通过PWM节制，频率最高可达200KHz，支持宽电压输入领域4.5-45V，最大峰值电流6A，且具备过流�；；ぃ∣CP），过热�；；ぃ═SD），欠压锁定（UVLO）和防MOSFET直通等安全�；；ぶ澳� 。。该产品规格险些合用于目前所有类型的扫地机系统需要，尤其是机械人行走轮电机节制规划需要，好比前转、后转、堵转检测等职能，还用于避障电机、抬升电机、雷达旋转等 。。
GD30DR300x评估板
2. 清洁系统：：：电机节制芯片节制边刷与主刷的旋转速度和力度，还有拖地抹布（扫拖一体）的擦拭强度，确保清洁成效既彻底又节能，还能够节制拖地水泵的出水量，确保拖地成效均匀且不留水渍 。。电机节制芯片与算法缜密结合，实现强吸尘的同时，尽可能降低运行噪音 。。
推荐选型：：：有刷电机驱动芯片GD30DR300x
重要利用在水泵，电解水�？？� 。。
推荐选型：：：无刷电机驱动芯片GD30DR8306/8413
该产品系列集成了三个可单独节制的半桥驱动器，宽电压输入领域4.5-30V，其中GD30DR8413集成了功率级，峰值驱动电流高达3A 。。此外还集成了用于提供高压侧栅极驱动电流的稳压自举电路、集成电源欠压锁定、过温�；；�、预防MOSFET直通等�；；ぶ澳�，可预防集成电路和系统因产生故障而败坏 。。重要利用于扫地机械人主刷、边刷、吸尘等无刷电机场景中 。。
3. 电源治理系统：：：蕴含有锂电池充电、放电节制（MOS节制，电池直供）、AFE、电量计等，卓越的电源治理可能显著提升设备的续航能力 。。
推荐选型：：：锂电池充电芯片GD30BC2501
扫地机械人是四节锂电池串联使用的典型利用场景，充电治理芯片会在扫地机械人主板上或在充电坞上，掌管对锂电池充电曲线进行治理，以实现高效，安全的充电 。。GD30BC2501可为4/6节锂电池充电，宽输入电压高达32V；；支持预充，恒压和恒电等充电职能，支持最高5A的开关充电 。。提供过流�；；�，电池过温欠温�；；�，过压欠压�；；�，热关机等安全�；；ご胧�；；充电效能高达95% 。。
推荐选型：：：DC-DC降压芯片GD30DC1350/1500
该产品常被用于一级降压电路，其最大输入电压28V/40V，输出电流为3A 。。
推荐选型：：：LDO芯片GD30LD2000/2010/240x
该系列LDO Low Iq的个职能够满足扫地机械人在待机状态的低功耗需要 。。其中，GD30LD2000/2010重要用于二级降压电路，最大输出为300mA和500mA, GD30LD2000轻负载时静态电流为0.8uA，±2%输出电压精度，<0.1uA关断电流；；有热关断�；；ず拖蘖鞅；；�；；GD30LD240x是高压低功耗的高机能LDO，输入电压可达36/45V，输出电流领域为250mA~350mA，常用于一级降压电路 。。
推荐选型：：：信号链芯片GD30AP321/358/324、GD30AP8631、GD30CP331
GD30AP321/358/324为通用运放、GD30AP8631为中高速运放和GD30CP331为通用比力器，可实现外部检测电机电流，并将检测了局反馈给MCU芯片 。。
4. 感知系统：：：为了精准鉴别环境、躲避阻碍并高效导航，扫地机械人集成了蕴含陀螺仪、超声波传感器、DTOF（直接飞行功夫）测距传感器、红外线传感器及LDS（激光测距传感器）等多类感知元件 。。这些高精度传感器的协同工作，依赖于高效的数据处置芯片，以实现环境信息的即时捉拿与精准解析 。。
推荐选型：：：超值型MCU系列芯片GD32E230/E235和GD32F3x0
GD32E230/E235基于Cortex?-M23内核，主频达到72MHz，建设了16KB到128KB的嵌入式闪存及4KB到16KB的SRAM，静电防护和抗滋扰能力强，具备高靠得住性，可利用于加快度传感器、霍尔传感器、超声波传感器等 。。
GD32F3x0基于Cortex?-M4内核，通用入门款超高性价比芯片，机能优异，外设丰硕，主频高达72/84/108MHz，建设16至128K Flash，4至16K SRAM，可用于LDS激光测距传感器数据采集，处置和节制决策等；；GD32E230/E235以及GD32F3x0系列芯片产品维持了美满的软件代码和硬件管脚兼容性，开发者可凭据现实系统需要矫捷地进行选择切换 。。
5.节制系统：：：MCU与SoC等主控芯片不仅需承载复杂的算法运算，还需协调各职能�？？榈奈薹於越� 。。结合数据存储支持，主控芯片掌管解析感知数据，制订导航排除战术，并实时调整机械状态，确保排除工作的高效执行 。。
推荐选型：：：主流型MCU系列芯片GD32F30x和高机能MCU系列芯片GD32E50x
GD32F30x基于Cortex-M4内核，通用主流款芯片，主频最高120MHz，搭配128至3072KB Flash，48-96KB SRAM，集成丰硕的互联接口，如UART，SPI，QSPI，I2C，I2S，SDIO, CAN，USB OTG FS，EXMC和Ethernet，可对多个独立�？？榻懈咝医媒莸慕谥�，满足复杂系统开发需要 。。
GD32E50x基于Cortex?-M33内核，主频最高180MHz，搭配128KB到512KB Flash，80KB到128KB SRAM，支持Dual bank读写同步操作，建设硬件三角函数加快器TMU，提高数学运算的处置效能，支持多路高精度PWM信号输出，集成高机能ADC和高速比力器，进一步加强外设衔接性（USB OTG HS，CAN FD，SQPI等），拥有高抗噪性（ESD 6Kv） 。。极度合用于数据密集、算法密集、传输密集的高精度工控和消费类利用场景 。。
推荐选型：：：GD25/55系列SPI NOR Flash
GD25/55系列SPI NOR Flash容量覆盖广，时钟频率支持133Mhz及以上，IO接口支持1线/2线/4线/8线，以及支持DTR职能，NOR Flash多与扫地机的语音�？？�、雷达�？？榻写钆� 。。
推荐选型：：：GD5F系列SPI NAND Flash
GD5F系列SPI NAND Flash，容量支持1Gb/2Gb/4Gb，时钟频率133Mhz，内置ECC职能，通常搭配SoC规划用于扫地机的导航�？？� 。。
推荐选型：：：GDQ系列DDR4和GDP DDR3L
GDQ系列DDR4，容量支持4Gb/8Gb，速度2400/2666/3200Mbps
GDP系列DDR3L，容量支持2Gb/4Gb，速度1866/2133Mbps
用作于SoC规划的主存储器 。。
6.基站系统：：：通常具备自动集尘，自动高低水，抹布清洁，烘干以及抑菌职能，进一步削减家务劳动，解放双手 。。
推荐选型：：：有刷电机驱动芯片GD30DR300x
重要利用在水泵、烘干，热风除菌等系统 。。
推荐选型：：：超值型MCU系列芯片GD32E230/E235和GD32F3x0
用作基站系统节制芯片 。。
综上所述，银河yh0076创新凭借全方位的技术布局，杰出的产品机能，丰硕完整的生态系统，实时的支持服务响应，在当前的扫地机械人利用领域已占据了重要的市场职位 。。瞻望将来，银河yh0076创新也将持续推陈出新，进一步推动该领域智能化发展过程 。。
